Esercitazioni: Coordinate e Sistemi di riferimento

E3.1 - Conversione gradi

1. Convertire la coordinata (E 9 ° 30 ' 18 " 5 - N 45 ° 57 ' 25 ",45) da gradi sessagesimali a gradi decimali
2. Conversione la coordinata (E 8.2751 - N 41.0601) da gradi decimali in gradi sessagesimali

• File ods: /_esercizi/coord_scala/conversione_gradi.ods

E3.2 - Calcolo scala di una mappa

1. Calcolare la scala della mappa nella scansione 1: Carta T.C.I
2. Calcolare la scala della mappa nella scansione 2: Atlante Zanichelli – Europa – proiezione azimutale equivalente – scala 1 : 16.000.000
3. Calcolare la scala della mappa nella scansione 3: Atlante Zanichelli – Europa – proiezione cilindrica di Mercatore – scala 1 : 180.000.000
4. Mappa IGM 1:25.000 – proiezione di Gauss-Boaga

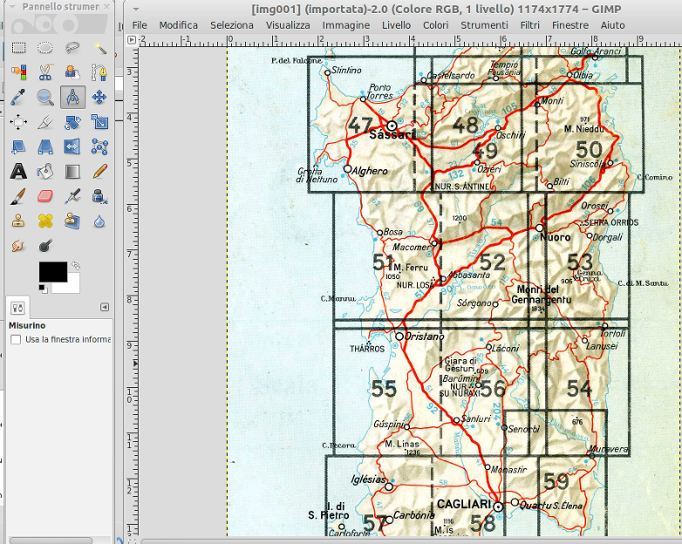

1) Scansione da Carta T.C.I. - Centro Italia (porzione relativa alla Sardegna) – proiezione non riportata Viene attestata una scala di 1:2.000.000

• File .jpg: /_esercizi/coord_scala/img001.jpg

Deve essere utilizzato un software per la lettura e modifica delle immagini (GIMP).

Aprire GIMP e caricare l’immagine

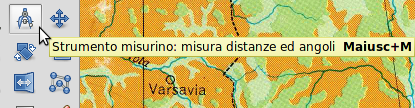

Prendere lo strumento “Misurino” e impostare l’unità di misura a cm:

Fare delle misure in linea retta e verificare la scala:

Calcolo scala: misura in carta (in cm) : misura reale (in cm) = 1 : x

da cui x = misura reale in cm / misura in carta in cm

Trasformazione Km-cm: x*100.000

Misura	Distanza reale (km)	Distanza reale (cm)	Distanza in mappa (cm)	Scala
Alghero – Cagliari	174,04	17404000	8,17	2130232.56
Olbia – Cagliari	191,96	19196000	9,59	2001668.4
Oristano – Tortolì	92,15	9215000	4,51	2043237.25
Stintino – Olbia	106,54	10654000	5,3	2010188.68

2) Atlante Zanichelli – Europa – proiezione azimutale equivalente

• File .jpg: /_esercizi/coord_scala/img002.jpg

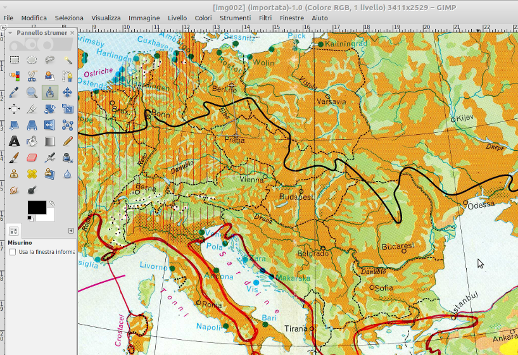

Aprire GIMP e caricare l’immagine.

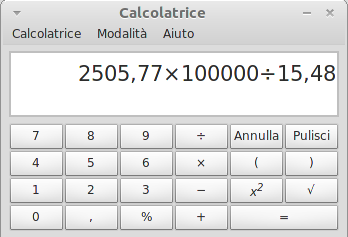

Misurare la distanza Londra – Mosca, 2505,77 km (risultato: 15,48 cm)

Misura	Distanza reale (km)	Distanza reale (cm)	Distanza in mappa (cm)	Scala

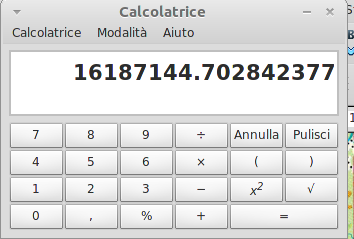

Londra -Mosca	2505,77	250577000	15,48	16187144,70
Parigi - Kiev	2025,74	202574000	12,68	15975867,51
Madrid - Ankara	3087,81	308781000	19,23	16057254.29
Reykjavik - Oulu	2212,85	221285000	13,88	15942723.34

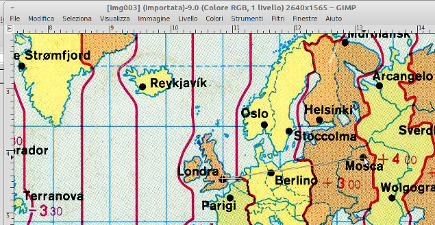

3) Atlante Zanichelli – Europa – proiezione cilindrica di Mercatore

• File .jpg: /_esercizi/coord_scala/img003.jpg

Aprire GIMP e caricare l’immagine

Misura	Distanza reale (km)	Distanza reale (cm)	Distanza in mappa (cm)	Scala
Londra -Mosca	2505,77	250577000	2,34	107084188.0
Lagos - Mogadisco	4679,11	467911000	2,6	179965769.23
Reykjavik - Arcangelo	2888,21	288821000	3,83	75410182.77

Scala corretta solo all’equatore: qual’è la spiegazione?

4) Mappa IGM 1:25.000 – proiezione di Gauss-Boaga

• File .jpg: /_esercizi/coord_scala/img004.jpg

Aprire GIMP

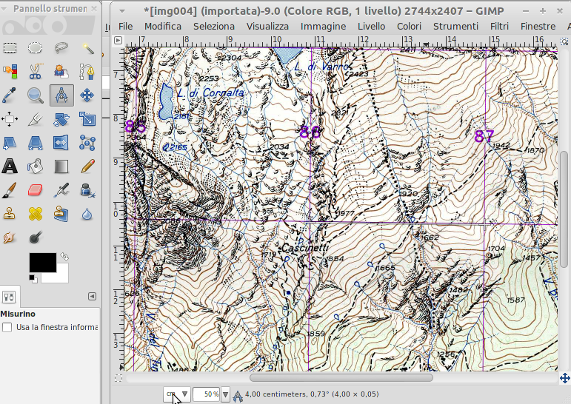

Misurare la distanza della griglia chilometrica UTM (reticolo in magenta)

Calcolo scala: misura in carta (in cm) : misura reale (in cm) = 1 : x

da cui x = misura reale in cm / misura in carta in cm

Calcolo: 1 (km) * 100.000 (cm) / 4 (cm) = 25.000

Verificare la scala in base alle seguente affermazione: “4 cm sulla mappa corrispondono a 10 km sul suolo”

Altro modo di calcolare è:

• 4 cm equivalgono a 0,04 m
• 10 km equivalgono a 10.000 m

quindi 0,04 m : 10.000 m

Anche questa modalità è una forma di frazione rappresentativa, ma è meglio che ci sia 1 al posto di 0,04; per questo si dividono entrambi i membri per 0,04 (come fatto precedentemente), cioè 0,04 / 0,04 = 10.000 / 0,04. che equivale a 1 : 250.000

E3.3 - Impostare il CRS del progetto

1. Cercare il CRS: Monte Mario / Zona 1
2. Impostare un filtro sui sistemi delle coordinate con WGS84
3. Impostare il CRS: UTM Zone 32 N, datum ED50 al progetto. Trovare il codice EPSG e le definizioni proj.4

• File qgs: /_esercizi/coord_scala/coord_es.qgs
• Vettori: /_esercizi/coord_scala/Reg_latlong_WGS84.shp

Utilizzare un nuovo progetto di QGIS. Salvarlo come coord_es.qgs

Caricare il vettore Reg_latlong_WGS84.shp.

Verificare come si modifica la forma dell’Italia.

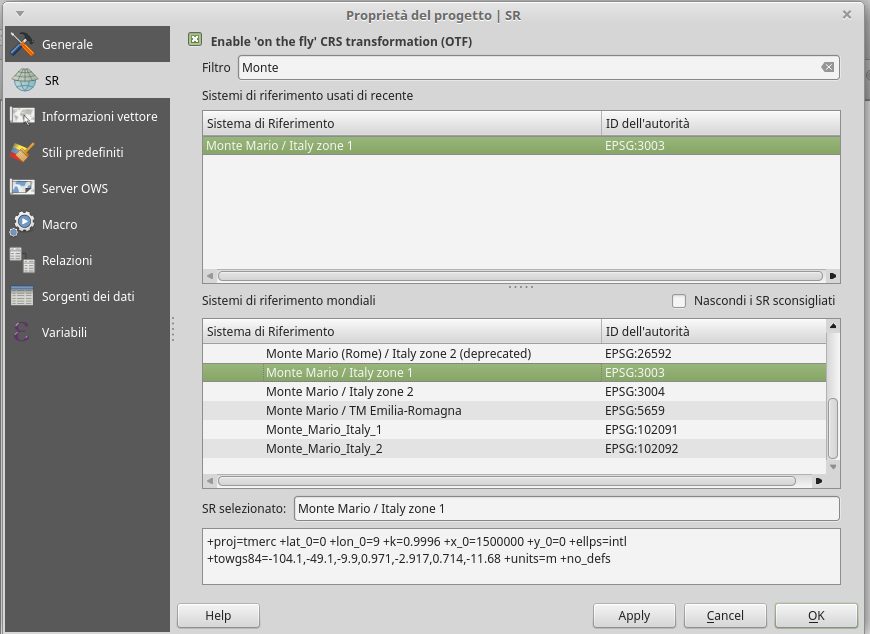

1) Cercare il CRS: Monte Mario / Zona 1

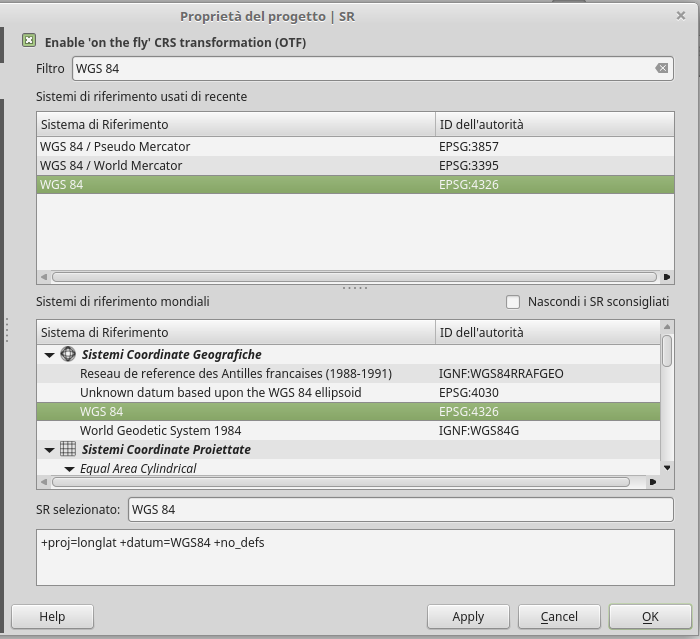

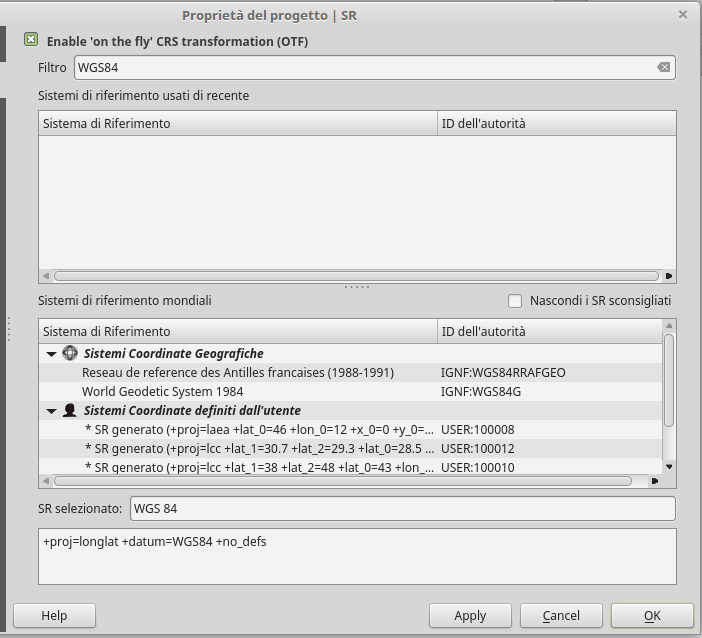

2) Impostare un filtro sui sistemi delle coordinate con WGS84

Verificare differenza tra WGS84 e WGS 84 (con lo spazio)

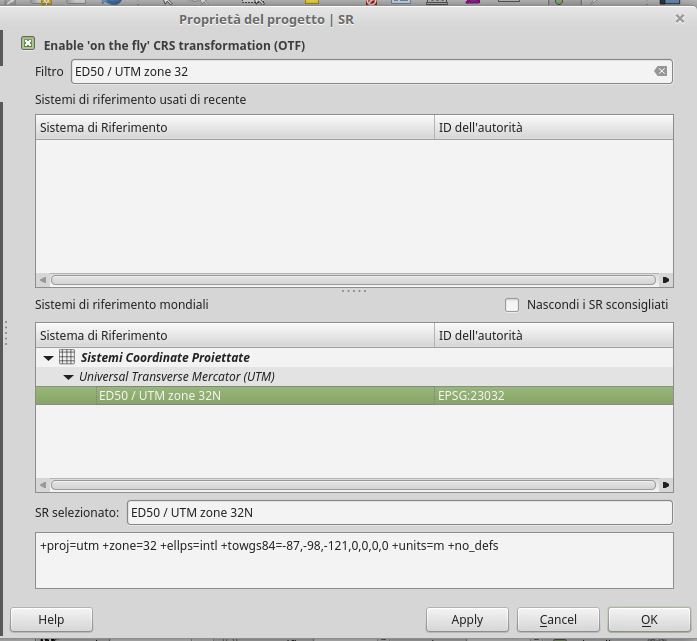

3) Impostare il CRS: UTM Zone 32 N, datum ED50 al progetto. Trovare il codice EPSG e le definizioni proj.4

Codice EPSG: 23033

Definizione proj.4: +proj=utm +zone=32 +ellps=intl +towgs84=-87,-98,-121,0,0,0,0 +units=m +no_defs

E3.4 - Proiezione OTF (On-The-Fly)

1. Caricare un layer con CRS WGS84 (EPSG: 4326). Impostare CRS progetto 4326 (OTF)
2. Impostare CRS 3035 - ETRS - LAEA (OTF). Caricare un layer con CRS Gauss-Boaga (EPSG: 3003)

• File qgs: /_esercizi/coord_scala/coord_es.qgs
• Vettori: /_esercizi/coord_scala/Reg_latlong_WGS84.shp - /_esercizi/coord_scala/Reg_GB.shp

Caricare il vettore Reg_latlong_WGS84.shp.

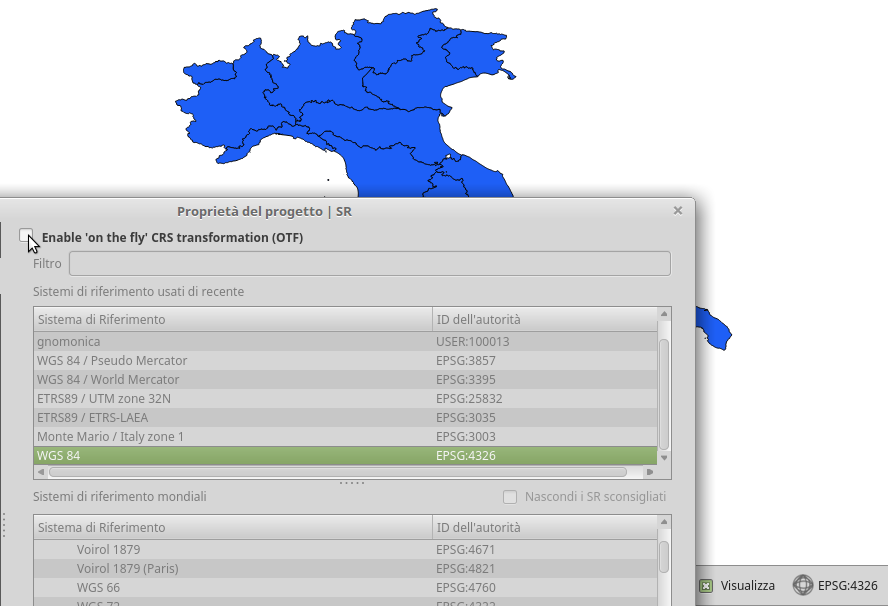

Impostazione OTF, dalla finestra delle coordinate.

Con lo stesso CRS di progetto e layer non ci sono differenze con o senza OTF;

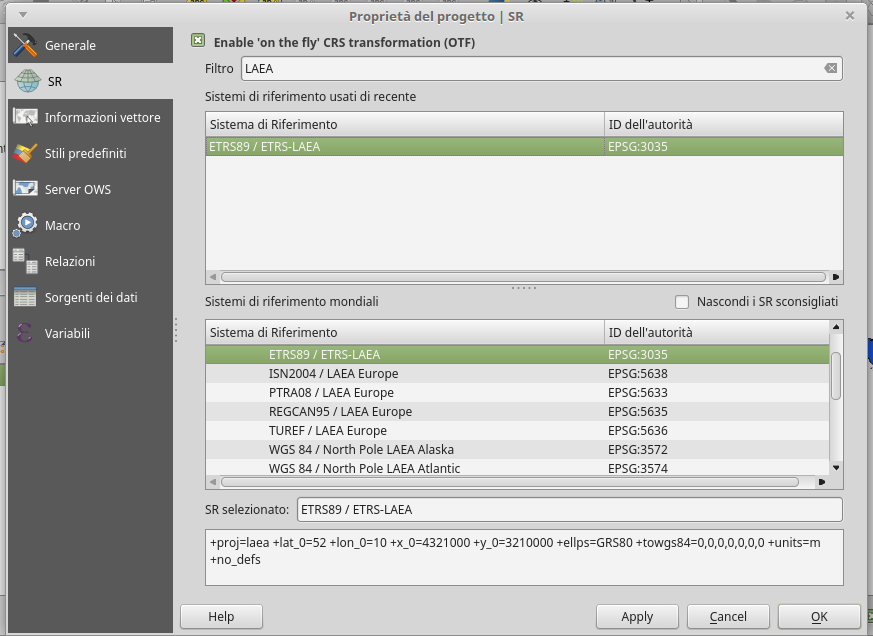

Impostazione CRS 3035 - ETRS - LAEA (OTF)

Caricare il layer in Gauss-Boaga.

Verifica dell’aspetto della mappa:

Prog 4326 (OTF) CRS Layer 4326	Prog 3035 (OTF) Layer 4326 e 3003

E3.5 - Impostare CRS layer

1. Caricare uno shapefile senza file di proiezione .qpj o .prj. Verificare con e senza OTF
2. Impostare il corretto CRS al layer

• File qgs: /_esercizi/coord_scala/coord_es.qgs
• Vettori: _esercizi/coord_scala/Reg_GB.shp /_esercizi/coord_scala/Reg_noGB.shp

Il vettore Reg_noGB.shp non ha riferimenti di proiezione (né .prj, né .qpj). Si hanno informazioni che sia stato digitalizzato con CRS Gauss-Boaga - Zona 1

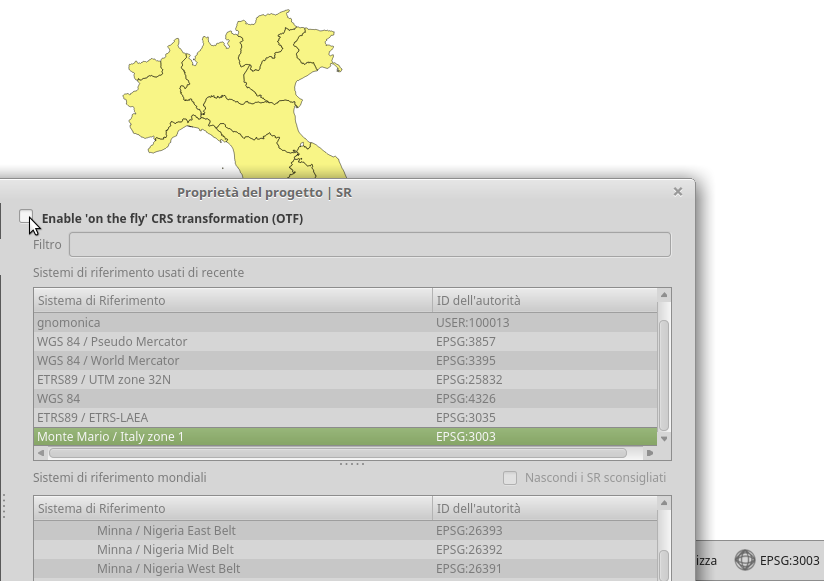

Aprire il progetto coord_es.qgs e caricare il vettore Reg_GB.shp (CRS 3003). Settare il progetto con CRS 3003 e togliere OTF

Non ci sono modifiche di visualizzazione della mappa in quanto sia il progetto che il layer sono nello stesso CRS.

Caricando il vettore Reg_noGB.shp compare l’avvertimento che il SR non è definito.

Il CRS del progetto viene trasformato in 4326, ma non c’è match tra layer.

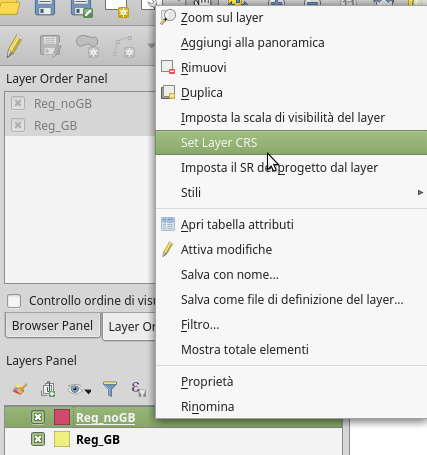

Settare il CRS del layer, usando EPSG 3003

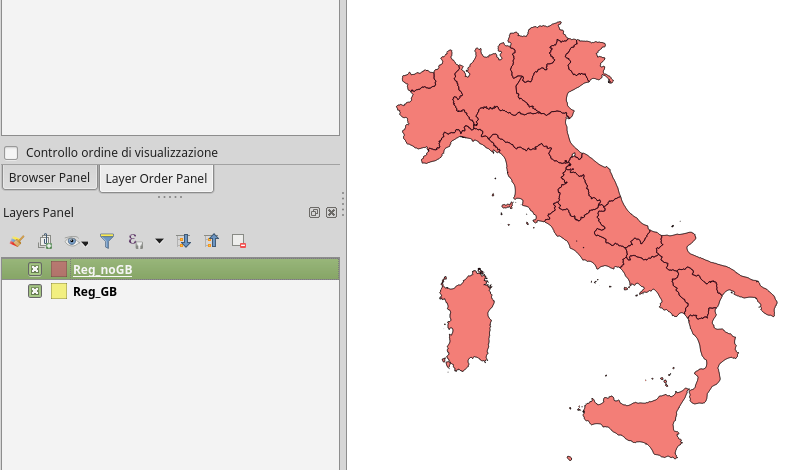

I due layer sono ora sovrapposti, confermando le informazioni iniziali sul layer senza file di proiezione.

E3.6 - Trasformazione datum

1. Digitalizzare 4 punti in CRS Gauss-Boaga – zona 1 (CRS 3003) e verificare il cambiamento delle coordinate dopo la seguenti trasformazioni:

   • Gauss-Boaga – zona 1 -> UTM32 – ED50 (23032) -> Gauss-Boaga – zona 1 (CRS 3003)
   • Gauss-Boaga – zona 1 -> Latitudine/Longitudine – WGS84 (CRS 4326) -> Gauss-Boaga – zona 1 (CRS 3003)

• File qgs: /_esercizi/coord_scala/coord_es.qgs
• Vettori: - Vettori: _esercizi/coord_scala/Reg_GB.shp / _esercizi/coord_scala/punti4.shp

Caricare vettore punti4.shp

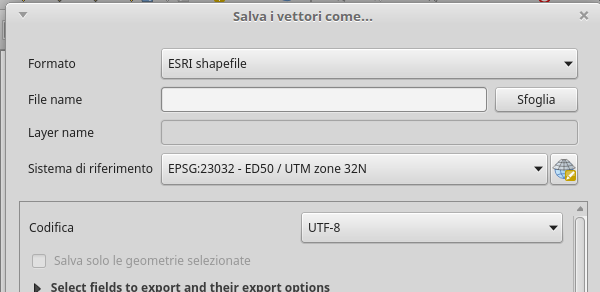

Trasformare (salva con nome) il vettore con CRS UTM32 – ED50 (23032)

Trasformare di nuovo in Gauss-Boaga – zona 1 (CRS 3003)

Ripartire da vettore punti4.shp

Trasformare (salva con nome) il vettore con CRS 4326 Latitudine/Longitudine – WGS84

Trasformare di nuovo in Gauss-Boaga – zona 1 (CRS 3003).

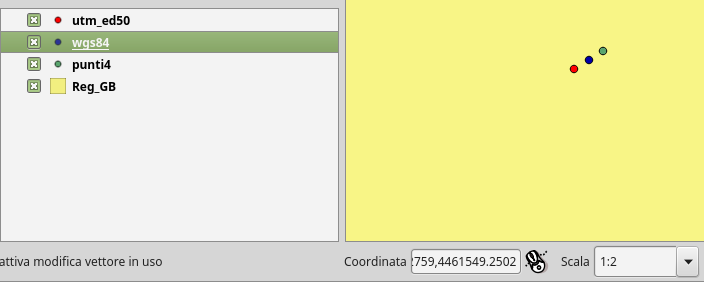

Ingrandire molto e verificare la differenza tra i punti

Anche se non è una grande differenza, ogni trasformazione porta ad accumulare differenze

E3.7 - Cattura coordinate

1. Caricare il Plugin e attivare il pannello
2. Settare il secondo CRS
3. Copiare le coordinate in un foglio di calcolo

• File qgs: /_esercizi/coord_scala/coord_es.qgs
• Vettori: - Vettori: _esercizi/coord_scala/Reg_GB.shp / _esercizi/coord_scala/punti4.shp

Aprire progetto coord_es.qgs e caricare vettori Reg_GB.shp e punti4.shp

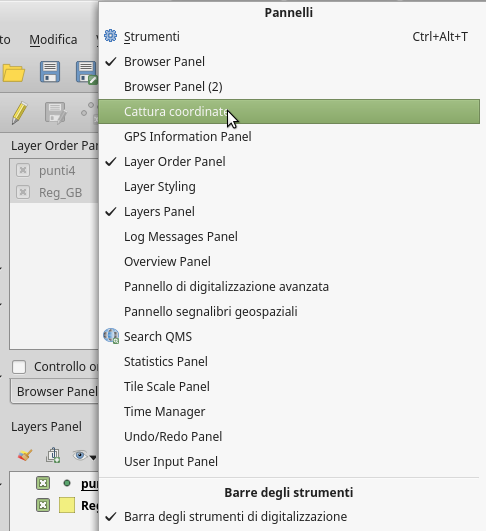

Se non è visualizzato, va attivato il pannello cattura coordinate, dal gestore dei pannelli:

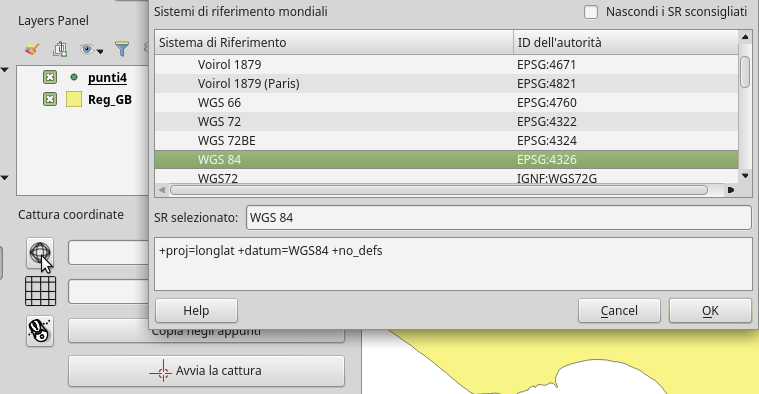

Con lo strumento è possibile selezionare anche un altro CRS (per esempio, Latitudine/Longitudine WGS84 o UTM32 - ED50)

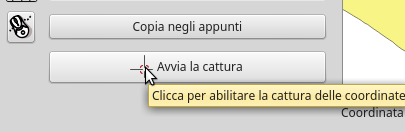

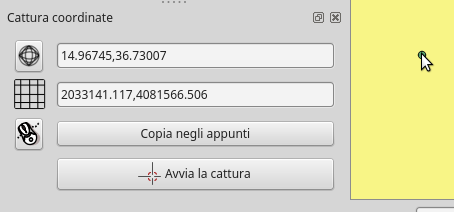

Cliccare su avvia la cattura	Selezionare il punto preciso

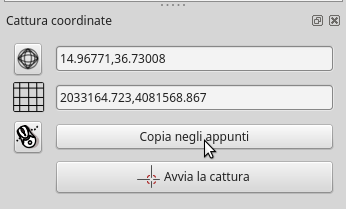

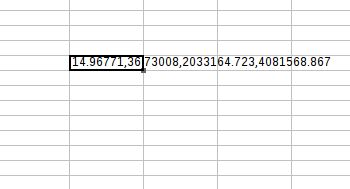

Copia negli appunti	Incolla in file .ods
